Sistema de instalación Gala STRIDE (G5548600) – Bastidor para inodoro suspendido

El sistema de instalación Gala STRIDE (ref. G5548600 / 55486) es un bastidor de alto rendimiento diseñado para inodoros suspendidos en pared ligera. Pensado para instalaciones profesionales y reformas, combina una estructura robusta, compatibilidad con múltiples volúmenes de descarga y una integración estética perfecta con las placas pulsadoras ST de Gala.

Características principales

• Volúmenes de descarga: 6/3 L, 4,5/3 L y 4/2 L.
• Profundidad mínima de instalación: aprox. 11 cm — permite instalarlo en tabiques ligeros con espacio reducido.
• Conexión del codo: admite DN90 (Ø90 mm) y DN100 (Ø110 mm).
• Posición de la placa de accionamiento: frontal (compatibilidad con pulsadores ST).
• Peso neto aprox.: 13,4 kg (estructura metálica compacta y resistente).

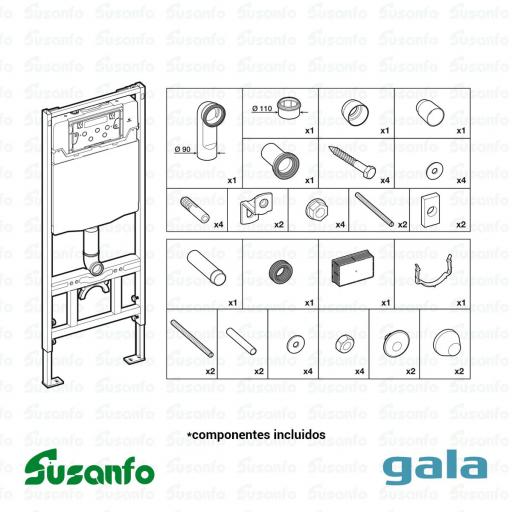

• Componentes incluidos: bastidor, herrajes de fijación y accesorios de montaje (consulta lista en ficha técnica). Placa de accionamiento no incluida.

¿Por qué elegir STRIDE para tu proyecto?

• Versatilidad de instalación. Compatible con las salidas más comunes en obra (vertical u horizontal) y con las tres opciones de descarga, lo que lo hace válido para reformas donde la obra ya condiciona la instalación.
• Ahorro de agua y cumplimiento normativo. La opción de 4,5/3 L o 4/2 L permite ajustarse a requisitos de consumo y certificaciones locales, sin necesidad de cambiar el bastidor.
• Integración estética. Diseñado para funcionar con las placas pulsadoras ST (blanco, cromo brillo, cromo mate, negro, etc.), de modo que el acabado visible sea limpio y uniforme. Esto facilita lograr baños minimalistas y de línea comercial.
• Robustez y facilidad de montaje. Estructura metálica sólida con herrajes incluidos y profundidad reducida que acelera la obra y reduce materiales auxiliares en tabiques ligeros.

Instalación: pasos y recomendaciones (resumido)

1. Verifica el tipo de tabique (obra o pared ligera) y la profundidad disponible (mín. 11 cm para DN90/DN100).
2. Fijación del bastidor: anclar la estructura en la hoja de obra según planos — sigue las marcas de referencia para nivelar y centrar.
3. Conexión de desagüe: instala el codo de salida (Ø90 o 110 mm) según el trazado de evacuación. Comprueba la estanqueidad.
4. Acometida de agua: conexión superior de la toma de agua de la cisterna (tal y como indica la ficha técnica).
5. Instalación de la placa pulsadora ST (no incluida): monta y ajusta el soporte frontal para la placa ST elegida (comprueba compatibilidad y ajuste final).
6. Pruebas finales: llenar, comprobar descargas en las tres configuraciones y revisar anclajes y estanqueidades.

Mantenimiento y consejos de uso

• Revisa periódicamente las fijaciones tras mayor tránsito o vibraciones en la pared.
• Para el acabado visible (placa ST), usar productos no abrasivos para conservar el aspecto.
• Si se instalan configuraciones con salida vertical, considera un codo de adaptación conforme a normativa local.

Repuestos disponibles

• Mecanismo de descarga cisterna empotrada Stride
• Mecanismo de carga + latiguillo cisterna empotrada Gala EON y Stride G5556300 y Roca duplo One (AV0062100R)
